फोटोवोल्टिक वेल्डिंग स्ट्रिप रोलिंग मिल

जीआरएम रोलिंग मिल फैक्ट्री द्वारा निर्मित चीन फोटोवोल्टिक वेल्डिंग स्ट्रिप रोलिंग मिल एक विशेष फ्लैट तार उत्पाद है जिसका उपयोग फोटोवोल्टिक मॉड्यूल में सौर कोशिकाओं को जोड़ने के लिए किया जाता है। यह तांबे के सब्सट्रेट और सतह कोटिंग से बना है। कॉपर सब्सट्रेट आमतौर पर उच्च शुद्धता वाला ऑक्सीजन मुक्त तांबा या टी2 लाल तांबा होता है, जिसमें तांबे की मात्रा ≥ 99.99% और चालकता ≥ 98% होती है। इसमें अच्छी चालकता और निश्चित ताकत है, जो कुशल वर्तमान संचरण सुनिश्चित कर सकती है।

जांच भेजें

उत्पाद वर्णन

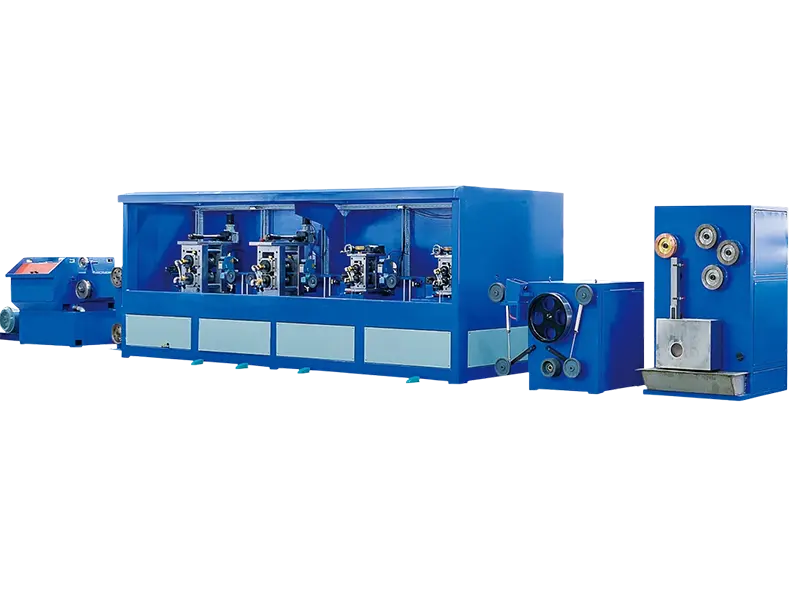

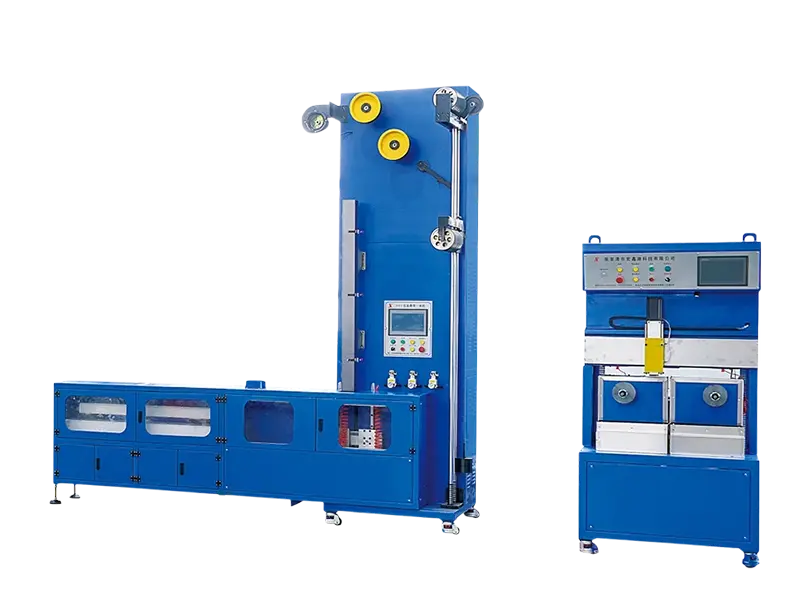

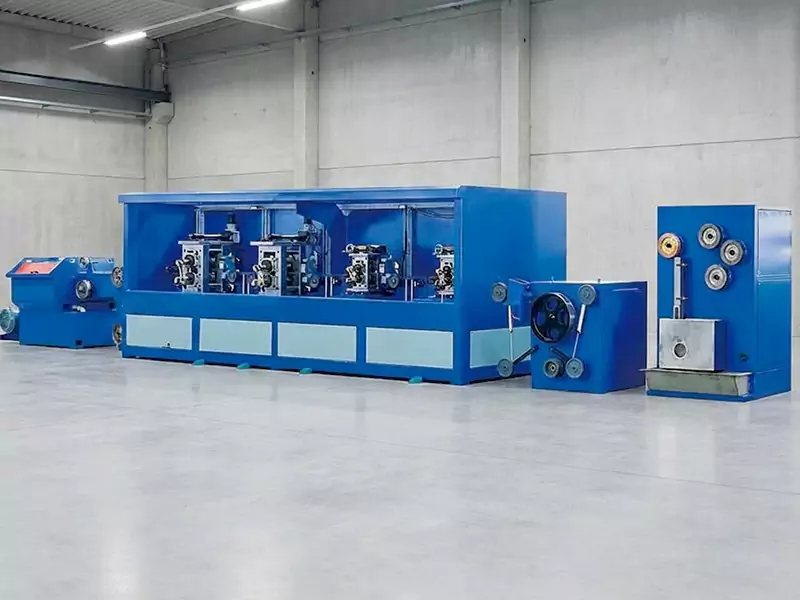

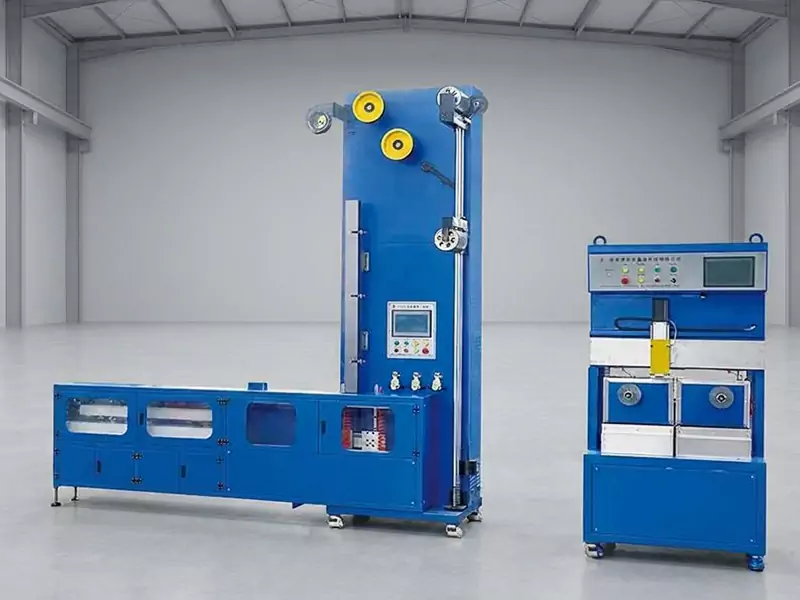

हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित जीआरएम रोलिंग मिल आपूर्तिकर्ता एकीकृत मशीन से टिकाऊ फोटोवोल्टिक वेल्डिंग स्ट्रिप रोलिंग मिल एक उच्च अंत बुद्धिमान उपकरण है जो विशेष रूप से फोटोवोल्टिक उद्योग के लिए डिज़ाइन किया गया है। यह पूरी तरह से स्वचालित तार-बिछाने प्रणाली, मल्टी-पास सटीक रोलिंग, बुद्धिमान तनाव नियंत्रण, निरंतर एनीलिंग और डबल-स्टेशन वाइंडिंग जैसे मुख्य कार्यात्मक मॉड्यूल को एकीकृत करता है।

उद्योग की अग्रणी उच्च गति, उच्च परिशुद्धता वाली बसबार एकीकृत मशीन के रूप में, यह उपकरण ¢3 मिमी तांबे के कच्चे माल से तैयार उत्पादों (चौड़ाई 3 ~ 8 मिमी, मोटाई 0.2 ~ 0.45 मिमी) तक पूर्ण-प्रक्रिया एकीकृत उत्पादन का एहसास कर सकता है, जिसकी अधिकतम परिचालन गति 250 मीटर / मिनट है, जो उच्च दक्षता, उच्च परिशुद्धता और उच्च स्थिरता के लिए फोटोवोल्टिक मॉड्यूल के बड़े पैमाने पर विनिर्माण की कठोर आवश्यकताओं से पूरी तरह मेल खाता है।

विशिष्ट प्रक्रिया प्रवाह

1. फ्लैट तार रोलिंग प्रक्रिया (फोटोवोल्टिक वेल्डिंग रिबन-उत्तल रिबन एकीकृत मशीन पर लागू)

पेइंग ऑफ वायर - मल्टी-मोड वायर ड्राइंग - प्रिसिजन कैलेंडरिंग - ऑनलाइन डिटेक्शन एंड कंट्रोल - सिंगल-मोड ड्राइंग - सीएनसी स्ट्रिपिंग - हाई-स्पीड टिनिंग - निरंतर एनीलिंग (नाइट्रोजन संरक्षण) - निरंतर तनाव वाइंडिंग

तकनीकी मापदंड

पीवी रिबन उत्पाद	पैरामीटर	उद्योग मानक	अन्य कंपनी	जीआरएम
मानक इंटरकनेक्ट पी.वी रिबन	कोटिंग की मोटाई	±5μm	25±5μm	25±3μm
	तैयार उत्पाद की मोटाई	20.01 मिमी	20.015 मिमी	20.01 मिमी
	तैयार उत्पाद की चौड़ाई	±0.05मिमी	±0.05मिमी	±0.05मिमी
	तन्यता ताकत	≥110Mpa	≥150Mpa	≥170Mpa
	बढ़ाव	≥15%	≥25%	≥25%
	नम्य होने की क्षमता	≤70Mpa	≤70Mpa	62.68 एमपीए
	दरांती मोड़	≤5मिमी/मी	≤4मिमी/मी	≤4मिमी/मी
	प्रतिरोधकता	0.30Ω* मिमी/मीटर 0.30Ω*	0.02-0.023Ωमिमी/मी 0.02-0.023Ω	0.0230 Ωमिमी/मी 0.0230Ω
	उम्र बढ़ने का प्रतिरोध	-	-	DH2000

तकनीकी लाभ

उच्च परिशुद्धता: ±0.01 मिमी मोटाई सहिष्णुता, फोटोवोल्टिक वेल्डिंग स्ट्रिप्स के सख्त मानकों के अनुकूल

उच्च दक्षता: 250 मीटर/मिनट उच्च गति रोलिंग, उच्च गुणवत्ता वाली फोटोवोल्टिक वेल्डिंग स्ट्रिप रोलिंग मिल प्रदान की गई

बहु-सामग्री अनुकूलन: तांबे, एल्यूमीनियम मिश्र धातु, आदि के साथ संगत, मजबूत स्केलेबिलिटी

सतह खुरदरापन Ra≤0.2μm (बैटरी टूटने का खतरा कम करें)

विशिष्ट अनुप्रयोग:

• फोटोवोल्टिक क्षेत्र: घटकों को कुशलतापूर्वक बिजली संचालित करने में मदद करने के लिए फोटोवोल्टिक वेल्डिंग रिबन और बसबार का बड़े पैमाने पर उत्पादन।

• विशेष आकार के बसबारों का कस्टम प्रसंस्करण (त्रिकोणीय/ट्रेपेज़ॉइडल क्रॉस-सेक्शन)

• इलेक्ट्रॉनिक उद्योग: उच्च परिशुद्धता वाले फ्लैट तार प्रसंस्करण, ट्रांसफार्मर, इंडक्टर्स और अन्य घटकों के लिए उपयुक्त

अनुकूलित डिजाइन और बिक्री के बाद सेवा

• अनुकूलित सेवा: पास की संख्या, मोल्ड सामग्री और ड्राइंग गति जैसे मापदंडों को ग्राहकों की विशिष्ट आवश्यकताओं के अनुसार समायोजित किया जा सकता है।

• उपकरण उन्नयन: क्षमता विस्तार या प्रक्रिया उन्नयन की जरूरतों को पूरा करने के लिए बाद के चरण में पास मॉड्यूल को जोड़ने का समर्थन करें।

• रखरखाव लागत: जितने अधिक पास होंगे, मोल्ड और रखरखाव की लागत उतनी ही अधिक होगी, लेकिन एकल प्रसंस्करण की दक्षता में काफी सुधार होता है। उत्पादन पैमाने के आधार पर उचित विकल्प बनाने की अनुशंसा की जाती है।

हमसे संपर्क करने और फोटोवोल्टिक वेल्डिंग स्ट्रिप रोलिंग मिल के बारे में अधिक जानकारी प्राप्त करने के लिए आपका स्वागत है!
